複数台のサーバを1台のUPSで管理する

UPS １台で、サーバ・PCを何台かバックアップするケースは多々あります。
その際問題になるのは、すべてのサーバがきちんとシャットダウンが出来るかどうかです。
以下の方法で複数台のサーバ・PCをシャットダウンすることができます。

マスター／スレーブ方式

｜ユーザーコマンド実行｜シリアルポートを増やす｜ネットワーク一括管理｜まとめ｜

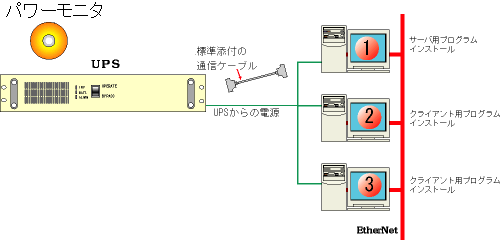

UPSと１台のサーバをシリアル接続し（マスター）、残りのサーバ（スレーブ）にネットワーク経由で停電信号を送ってシャットダウンします。
マスターには通常の設定で、スレーブにはスレーブ設定で
シャットダウンソフトをインストールします。

メリット

導入コストが安い → ソフト１本の購入で済みます。
多数のバックアップに使用できる
→ソフト側による台数制限はほとんどありません。
（UPSの容量による制限にはご注意下さい。）

デメリット

マスターが通信不良になると、スレーブとも通信が取れなくなる
→ ネットワークのトラフィックが大きい環境、
クラスタシステムには向きません。
マスターとネットワークセグメントが異なるスレーブは使用できないか、台数に制限がある
→ Power Monitorはセグメントが異なると使用ません。
BPSPOCは異なるセグメントのサーバも３台までシャットダウンできます。
通信がネットワーク環境に依存する
→ ネットワーク経由で通信するため、ハブなどのネットワーク機器や
ケーブルにトラブルがあるとスレーブのシャットダウンができなくなります。
間にあるハブ等もバックアップする必要があります。

関連製品
BPSPOC
Power-SOL、LanSafe/FailSafeIII
Power Monitor
SANUPS SOFTWARE

ユーザーコマンド実行

[スクリプトの解説ページへ]
｜マスター／スレーブ方式｜シリアルポートを増やす｜ネットワーク一括管理｜まとめ｜

ほとんどのUPS管理ソフトウェアは、ユーザーコマンド実行機能を備えています。これにより、シャットダウンの実行時に任意のアプリケーション・コマンドを実行・停止させることが出来ます。
UPSと１台のサーバをシリアル接続し、シャットダウンソフトを
インストールし、コマンドを設定します。

メリット

導入コストが安い → ソフト１本の購入で済みます。
自由に設定できる
→ソフト側による台数制限はほとんどありません。
また１台以外はコマンド送信により管理するため、
ソフトの対応していないOSでもシャットダウンできます。

デメリット

ソフトをインストールしたサーバがが通信不良になると、
スクリプトが送れなくなる
→ マスター／スレーブ方式と同様に、ソフトをインストールしたサーバが
落ちてしまうと、他のサーバとは通信が取れなくなります。
コマンドを設定する必要がある
→ ユーザーコマンドはサポートの対象外です。知識と手間が必要です。
またコマンドを送られる側のサーバからは、UPSの状態監視・制御、
メッセージ送信等が出来ません。
（BPSPOCはWebブラウザ経由で監視・制御可能です。）
通信がネットワーク環境に依存する
→ ネットワーク経由で通信するため、ハブなどのネットワーク機器や
ケーブルにトラブルがあるとコマンド送信ができなくなります。
間にあるハブ等もバックアップする必要があります。

シリアルポートを増やす

｜マスター／スレーブ方式｜シリアルポートを増やす｜ネットワーク一括管理｜まとめ｜

増設ボードや外付けオプションでUPSのシリアルポートを増やし、
各サーバとシリアルケーブルで接続して通信を取ります。
同一設定で、シャットダウンソフトをインストールします。

メリット

確実に通信が取れる
→すべてのサーバとマスターで通信するため、どれか１台のサーバが
通信不良になっても他のサーバとの通信には影響を与えません。
注：他社製品では、シリアル接続でもマスター／スレーブ方式の
ものがあります。ご注意ください。
シリアルケーブル接続するため、
ネットワーク環境に左右されず確実に通信できます。
個別のスケジュール運転が出来る
→BPSPOC＋HyperProシリーズ＋RS232C1Pボードの場合、
セグメント制御機能を利用して、別々のスケジュールで
２台のサーバをスケジュールオン・オフできます。
（停電発生時の動作は同一設定にする必要があります）

デメリット

台数に制限がある
→ BPSPOC＋RS232C1Pボードでは２台まで、
PSS-108/MAは８台まで（カスケードにより32台まで）
各サーバ１つずつシリアルポートを占有してしまう
ケーブル配線によりスペースを取る
コストが比較的高くなる

関連製品
BPSPOC＋HyperProシリーズ・Hyperシリーズ＋RS232C1Pボード
PSS-108/MA
T11A

ネットワークによる一括制御

｜マスター／スレーブ方式｜ユーザーコマンド実行｜シリアルポートを増やす｜まとめ｜

各サーバにパワーモニタ for NetWorkを同一設定でインストールし、通信先に PSS-108/MA、PB-20 を設定します。
これにより、ネットワーク経由ですべてのサーバを管理できます。

また Power-SOL Agent Card やLAN I/F カード、
SNMP/Webボード・Advanced NW ボードは複数台のサーバのシャットダウンコマンドをカード内に記憶させることができるため、ソフトの対応していないOSでもシャットダウンできます。

メリット

確実に通信が取れる
→すべてのサーバとマスターで通信するため、どれか１台のサーバが通信不良になっても他のサーバとの通信には影響を与えません。
接続が簡単
→既存のネットワーク環境をそのままUPS通信に利用できるので、シリアルポートを占有せず、配線の手間が不要です。

デメリット

通信がネットワーク環境に依存する
→ ネットワーク経由で通信するため、ハブなどのネットワーク機器やケーブルにトラブルがあるとシャットダウンができなくなります。間にあるハブ等もバックアップする必要があります。

まとめ

シャットダウン方式	信頼性	独自OS対応	コスト	設定しやすさ	操作性	管理台数	備考
マスター／スレーブ方式	△	△	◎	○	○	◎	コスト削減したい場合
ユーザーコマンド実行	△	○	◎	△	△	◎	独自OSや特殊処理など
シリアルポートを増やす	◎	△	△	◎	◎	△	通常はこちらをお勧めします
ネットワーク一括管理	○	◎	△〜◎	○	○	○	スマートに管理、独自OS
